3D tištěné díly
Několik dílů zařízení je vyrobeno 3D tiskem. Tato stránka popisuje seznam dílů, kde najít soubory a doporučené nastavení tisku.
Poznámka: Podvozek bude pro střední školu již vytištěn a dodán, protože vyžaduje velkoformátovou 3D tiskárnu. Ostatní menší díly si lze vytisknout na běžné tiskárně.
Soubory pro tisk a výkresy
Všechny soubory najdete ve složce 3D/ v repozitáři. K dispozici jsou STL soubory (pro tisk) i STEP soubory (pro úpravu v CAD).
Technické výkresy obráběných dílů:
Spojka.pdf– výkres příruby (spojky) mezi osou motoru a kolemklobouk_vykres.pdf– výkres kloboukutyc_vetrak.pdf– výkres tyče větráku
Seznam 3D tištěných dílů
Podvozek (dodán vytištěný)
| Díl | Soubor | Počet kusů | Poznámka |
|---|---|---|---|
| Podvozek | Podvozek No History.step |
1 | Dodán vytištěný. Velkoformátový tisk. |
Kola a pohon
| Díl | Soubor | Počet kusů | Poznámka |
|---|---|---|---|
| Kolo | kolo.stl / kolo.step |
2 | Kola na motory |
| Guma na kolo | guma_final.stl |
2 | Pryžový (TPU) oběžný pás na kolo |

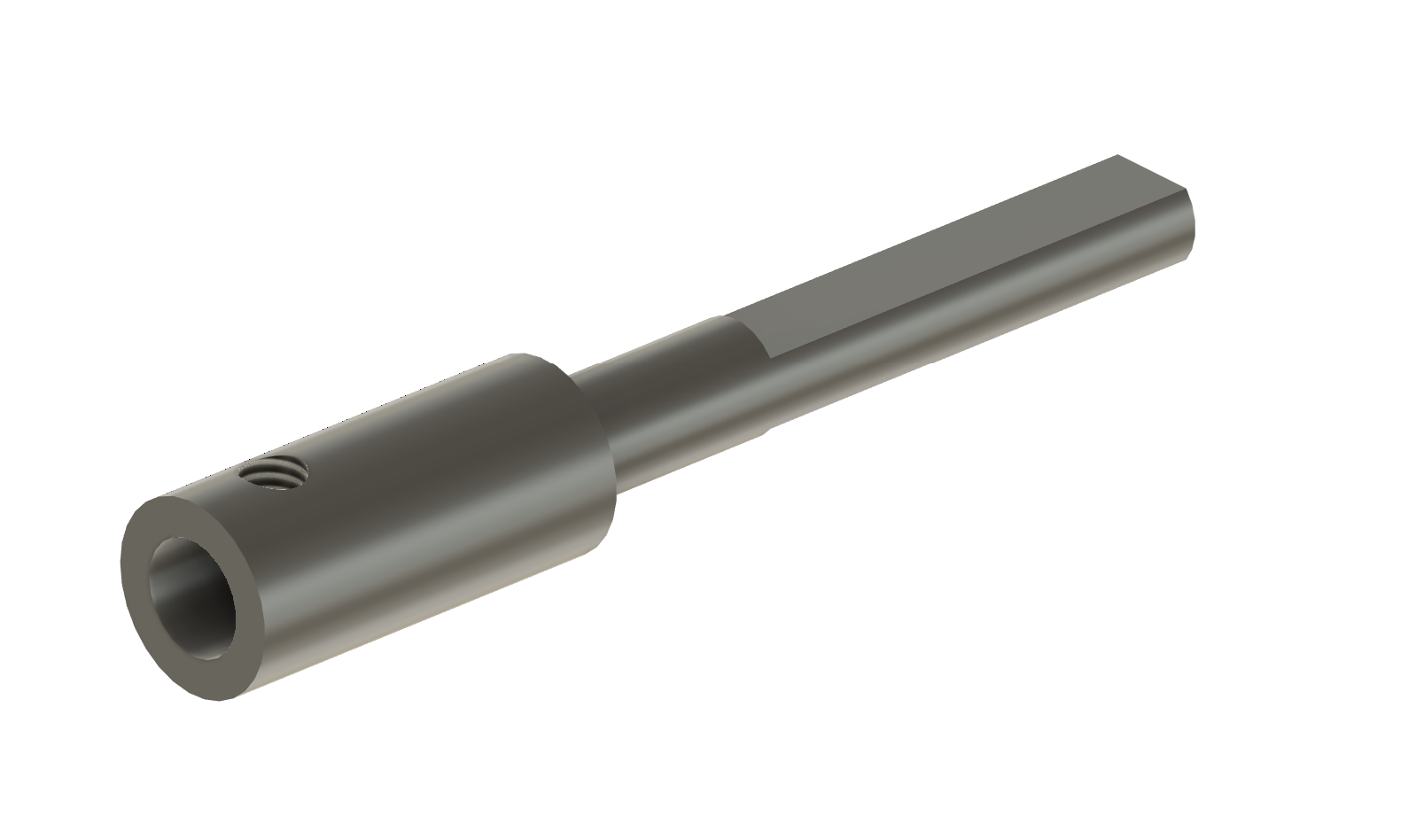

| Adaptér osy motoru | motor_osa.stl / motor_osa.step |
2 | Spojení osy motoru JGY-370 s kolem |
Uchycení klobouku
| Díl | Soubor | Počet kusů | Poznámka |
|---|---|---|---|
| Uchycení klobouku | uchyceni_klobouku.stl / .step |
1 | Hlavní díl pro nasazení sombrera |
| Uchycení ložiska klobouku | uchyceni_loziska_klobouku.stl |
1 | Lůžko pro ložisko ZKL 51101A |
| Krytka ložiska | krytka_lozisko.stl / .step |
1 | Krytka zajišťující ložisko |
| Zarážka klobouku | zarazka_klobouku.stl |
1 | Zajišťuje klobouk proti sejmutí |
Nádobka na bonbóny
| Díl | Soubor | Počet kusů | Poznámka |
|---|---|---|---|
| Nádobka na bonbóny | krabicka_bonbony.stl / Krabička_Bombóny.step |
1 | Pro rozvoz balených bonbónů |
Doporučené nastavení tisku
| Parametr | Hodnota |
|---|---|
| Materiál | PLA bílý (Prusament PLA Pristine White) |
| Tryska | 0.4 mm |
| Výška vrstvy | 0.2 mm |
| Výplň | 20 % |
| Perimetry | 3 |
| Podpěry | Kde je potřeba (převisy > 45°) |
| Teplota trysky | 215 °C (dle doporučení výrobce filamentu) |
| Teplota podložky | 60 °C |
Příprava po tisku
- Odstraňte podpěry – opatrně odlomte nebo odřízněte
- Začistěte hrany – pilníkem nebo brusným papírem odstraňte otřepy
- Zkontrolujte rozměry – zejména otvory pro ložiska a motory:
- Ložisko ZKL 626-2Z (vnější průměr 19 mm) musí do otvoru pasovat těsně
- Motor JGY-370 musí sedět v úchytu bez vůle
- Zkušební sestavení – zkuste nasadit ložiska a motory nanečisto (bez pájení a kabelů)
Tipy
- Pokud je otvor na ložisko příliš těsný, opatrně ho rozšiřte kulatým pilníkem
- Pokud je naopak příliš volný, lze použít kapku sekundového lepidla
- PLA je citlivé na teplo – nenechávejte díly na přímém slunci nebo v autě
- Při tisku větších dílů může pomoci adhesive (lepidlo na podložku) proti odlepování
